超声波裥棉机能换器的应用与介绍

超声波裥棉机能换器主要利用高频振动波传递到两个或多个需焊接的材料表面，在加压的情况下，使材料表面相互摩擦而形成分子层之间的熔合。主要用于合成纤维布料的缝边、熔接、熔切、压花等，加工产品具有水密性好，生产效率高，不用针线辅料，熔切面平滑无毛*边，手感好等特点。广*泛应用于服装、玩具、食品、环*保无纺布袋、无纺布加工等行业。

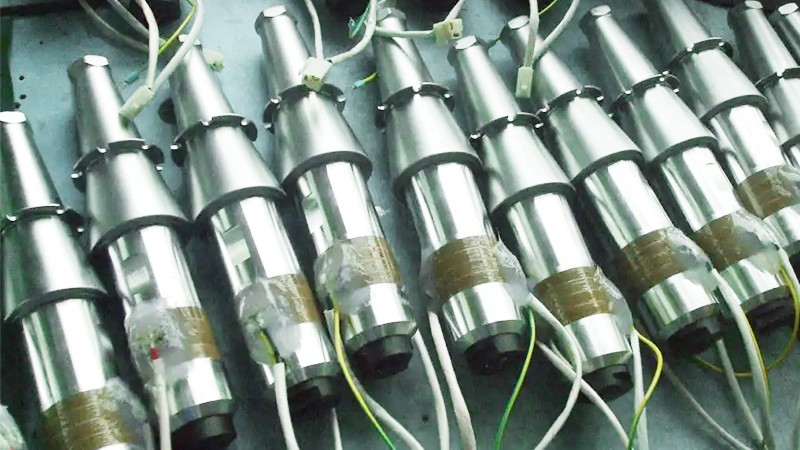

超声波换能器是一种能量转换器件，它的功能是将输入的电功率转换成机械功率（即超声波）再传递出去，而它自身消耗掉很少的一部分功率（小于10%）。所以，使用超声波换能器最应考虑的问题就是与输入输出端的匹配，其次是机械安装和配合尺寸。市面上超声波机械种类繁多，客户*须提供准确可*靠的指标，才能保*证公司提供的换能器产品能与贵公司的机器良好匹配，发挥*佳性能。

① 谐振频率： f, 单位： KHz

该频率是指用频率发生器，毫伏表等通过传输线路法测得的频率，或用阻抗特性分析仪等类似仪器测得的频率。一般通称小信号频率。与它相对的是上机频率，即客户将换能器通过电缆连到驱动电源上，通电后空载或有载时测得的实际工作频率。因客户的匹配电路各不相同，同样的换能器配不同的驱动电源表现出来的频率是不同的，这样的频率不能作为订货依据。

② 换能器电容量： CT ，单位：PF

即换能器自由电容，一般可用电容电桥在400Hz-1000Hz的频率下测得，也可用阻抗特性分析仪类似仪器。再简单点，用一般的便携式电容表测量也可*足要求。

③ 换能器工作方式

因加工方式和要求不同，换能器的工作方式大致可分为连续工作（花边机，裥棉机，CD套机，拉链机，金属焊接等）和脉冲式工作（如塑焊机），不同的工作方式对换能器的要求是不同的。一般而言，连续式工作几*乎没有停*顿时间，但工作电流不是很大，脉冲工作是间歇式的，有停顿，但瞬*间电流很大。

④ 换能器型式和*大功率

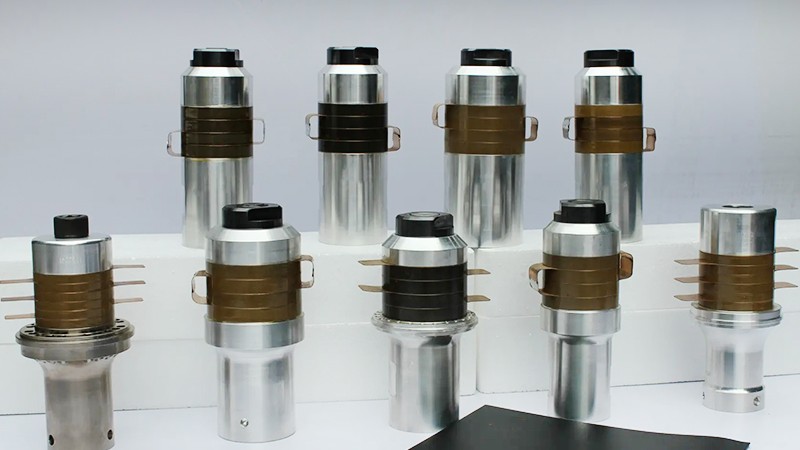

整机厂家可能对于不同用途和目的的机器的标称功率有不同的规定，换句话说，同样的换能器用在不同的机器上标称功率可能是不同的。为避*免产生岐义，客户应详细说明换能器的结构型式，如柱型、倒喇叭型等，及压电陶瓷晶片的直径和片数。

⑤ 安装和配合尺寸

主要有变幅杆材质，表面处理方式，形状。换能器与变幅杆连接螺纹，变幅杆与模具连接螺纹，变幅杆法兰盘处直径、厚度、缺口或螺孔数量和位置。
